Die Sicherstellung der Ausrichtung von Stempel und Matrize in einer Stanzform ist ein entscheidender Aspekt des Herstellungsprozesses. Als renommierter Lieferant von Stanzformen wissen wir, wie wichtig diese Ausrichtung für die Erzielung hochwertiger, präziser und effizienter Stanzvorgänge ist. In diesem Blog befassen wir uns mit den verschiedenen Methoden und Überlegungen, um die richtige Ausrichtung zwischen Stempel und Matrize zu gewährleisten.
Die Bedeutung der Ausrichtung verstehen
Bevor wir uns mit den Ausrichtungstechniken befassen, ist es wichtig zu verstehen, warum die richtige Ausrichtung so wichtig ist. Eine Fehlausrichtung kann zu einer Vielzahl von Problemen führen, wie z. B. ungleichmäßiger Abnutzung von Stempel und Matrize, schlechter Teilequalität, erhöhten Ausschussraten und sogar Schäden an der Stanzausrüstung. Wenn Stempel und Matrize nicht richtig ausgerichtet sind, wird die beim Stanzvorgang ausgeübte Kraft nicht gleichmäßig verteilt, was zu einem vorzeitigen Ausfall der Werkzeugkomponenten führen kann.
Erste Überlegungen zu Design und Herstellung
Der Prozess der Sicherstellung der Ausrichtung beginnt bereits in der Entwurfs- und Fertigungsphase. In unserem Unternehmen verwenden wir fortschrittliche CAD/CAM-Software, um Stanzformen mit äußerster Präzision zu entwerfen. Mit der Software können wir den Stanzprozess simulieren und potenzielle Ausrichtungsprobleme erkennen, bevor mit der eigentlichen Fertigung begonnen wird.
Bei der Herstellung von Stempel und Matrize werden enge Toleranzen eingehalten. Zur Herstellung der Stempel- und Matrizenkomponenten werden hochpräzise Bearbeitungstechniken wie Drahterodieren (Electrical Discharge Machining) eingesetzt. Durch Drahterodieren können äußerst genaue Abmessungen und Oberflächengüten erzielt werden, die für eine ordnungsgemäße Ausrichtung unerlässlich sind. Stempel und Matrize werden außerdem wärmebehandelt, um sicherzustellen, dass sie die erforderliche Härte und Verschleißfestigkeit aufweisen, wodurch ihre Form und Ausrichtung im Laufe der Zeit erhalten bleibt.
Installation und Einrichtung
Die ordnungsgemäße Installation der Stanzform ist ein weiterer entscheidender Schritt zur Sicherstellung der Ausrichtung. Beim Einbau der Form in die Stanzmaschine ist es unbedingt erforderlich, die Richtlinien des Herstellers genau zu befolgen. Die Form sollte sicher auf dem Maschinenbett montiert sein und alle Befestigungsschrauben sollten mit dem angegebenen Drehmoment angezogen werden.
Vor Beginn des Stanzvorgangs sollte eine gründliche Überprüfung der Ausrichtung von Stempel und Matrize durchgeführt werden. Dies kann mithilfe von Ausrichtungswerkzeugen wie Messuhren erfolgen. Mit einer Messuhr können wir den Rundlauf und die Parallelität von Stempel und Matrize messen und so gegebenenfalls erforderliche Anpassungen vornehmen. Wenn beispielsweise die Messuhr anzeigt, dass der Stempel nicht in der Matrize zentriert ist, können Unterlegscheiben verwendet werden, um die Ausrichtung zu korrigieren.
Verwendung von Führungsstiften und Buchsen
Führungsstifte und -buchsen werden üblicherweise in Stanzformen verwendet, um eine genaue Ausrichtung zwischen Stempel und Matrize sicherzustellen. Auf einer Hälfte der Form (normalerweise der oberen Hälfte) werden Führungsstifte und auf der anderen Hälfte (normalerweise der unteren Hälfte) entsprechende Buchsen installiert. Beim Schließen der Form gleiten die Führungsstifte in die Buchsen und führen den Stempel in die richtige Position innerhalb der Matrize.
Die Führungsstifte und Buchsen sollten aus hochwertigen Materialien mit niedrigen Reibungskoeffizienten bestehen. Sie sollten außerdem ordnungsgemäß geschmiert sein, um den Verschleiß zu reduzieren und einen reibungslosen Betrieb zu gewährleisten. Eine regelmäßige Inspektion der Führungsstifte und -buchsen ist erforderlich, um Anzeichen von Verschleiß oder Beschädigung festzustellen. Wenn die Führungsstifte oder -buchsen verschlissen sind, sollten sie sofort ausgetauscht werden, um eine Fehlausrichtung zu verhindern.
Wartung und Überwachung
Um eine dauerhafte Ausrichtung zu gewährleisten, ist eine regelmäßige Wartung der Stanzform unerlässlich. Die Form sollte regelmäßig gereinigt werden, um Schmutz, Späne und Schmiermittel zu entfernen, die sich ansammeln und die Ausrichtung beeinträchtigen können. Die Schmierung der beweglichen Teile wie Stempel und Matrize, Führungsstifte und Buchsen sollte gemäß den Empfehlungen des Herstellers erfolgen.
Wichtig ist auch die Überwachung der Leistung der Stanzform. Durch die Analyse der Qualität der Stanzteile können wir etwaige Anzeichen einer Fehlausrichtung erkennen. Wenn beispielsweise die Kanten der Stanzteile uneben sind oder auf einer Seite Grate vorhanden sind, kann das ein Hinweis darauf sein, dass Stempel und Matrize nicht richtig ausgerichtet sind. In solchen Fällen sollten umgehend Maßnahmen zur Korrektur der Ausrichtung ergriffen werden.
Verschleiß ausgleichen
Im Laufe der Zeit kommt es aufgrund der wiederholten Stanzvorgänge zu einem Verschleiß an Stempel und Matrize. Dieser Verschleiß kann die Ausrichtung zwischen Stempel und Matrize beeinträchtigen. Um den Verschleiß auszugleichen, können wir Techniken wie das Nachschleifen von Stempel und Matrize anwenden. Nachschleifen kann die ursprünglichen Abmessungen und Oberflächenbeschaffenheiten von Stempel und Matrize wiederherstellen und so eine korrekte Ausrichtung gewährleisten.
Es ist jedoch wichtig zu beachten, dass das Nachschleifen sorgfältig durchgeführt werden sollte, um eine Veränderung der kritischen Abmessungen von Stempel und Matrize zu vermeiden. Es wird empfohlen, das Nachschleifen von einem Fachmann mit Erfahrung in der Wartung von Stanzformen durchführen zu lassen.
Die Rolle der Automatisierung
In modernen Stanzvorgängen kann die Automatisierung eine wichtige Rolle dabei spielen, die Ausrichtung von Stempel und Matrize sicherzustellen. Automatisierte Stanzmaschinen sind mit Sensoren und Steuerungssystemen ausgestattet, die die Ausrichtung in Echtzeit überwachen und anpassen können. Einige Maschinen können beispielsweise Bildverarbeitungssysteme verwenden, um die Position von Stempel und Matrize zu erkennen und automatische Anpassungen vorzunehmen, um eine ordnungsgemäße Ausrichtung sicherzustellen.
Durch die Automatisierung wird außerdem das Risiko menschlicher Fehler während des Stanzvorgangs verringert. Der Bediener kann sich auf andere Aspekte des Betriebs konzentrieren, beispielsweise auf die Qualitätskontrolle, während die Maschine sich um die Ausrichtung kümmert.
Abschluss
Die Sicherstellung der Ausrichtung von Stempel und Matrize in einer Stanzform ist ein mehrstufiger Prozess, der in jeder Phase, von der Konstruktion und Herstellung bis hin zur Installation, Wartung und dem Betrieb, Liebe zum Detail erfordert. Als Lieferant von Stanzformen sind wir bestrebt, unseren Kunden qualitativ hochwertige Formen zu liefern, die so konzipiert und hergestellt sind, dass eine ordnungsgemäße Ausrichtung gewährleistet ist.

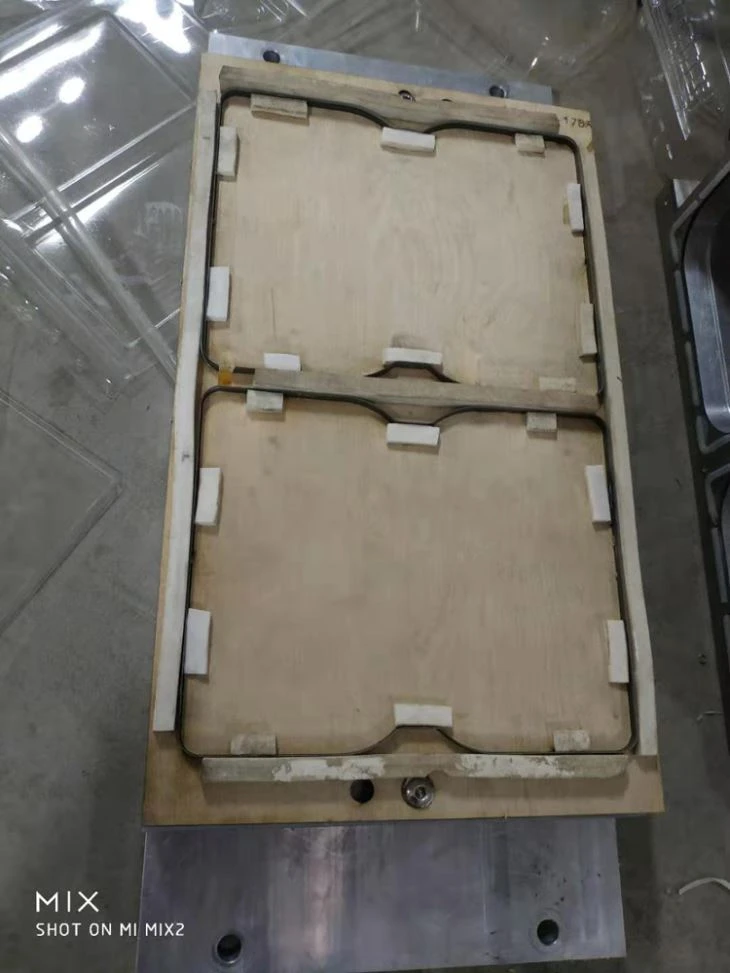

Wenn Sie auf der Suche nach einem sindStanzform,Schneidform, oderFormform für ThermoformmaschineWir laden Sie ein, mit uns für ein ausführliches Gespräch Kontakt aufzunehmen. Unser Expertenteam kann Ihnen maßgeschneiderte Lösungen basierend auf Ihren spezifischen Anforderungen anbieten. Wir freuen uns auf die Gelegenheit, mit Ihnen zusammenzuarbeiten und Ihnen zu helfen, die besten Ergebnisse bei Ihren Stanzvorgängen zu erzielen.
Referenzen
- „Tool and Die Making Handbook“ von Peter J. Ulintz
- „Stanz- und Umformtechnik“ von John A. Schey
- Technische Dokumentation von Stanzmaschinenherstellern.
